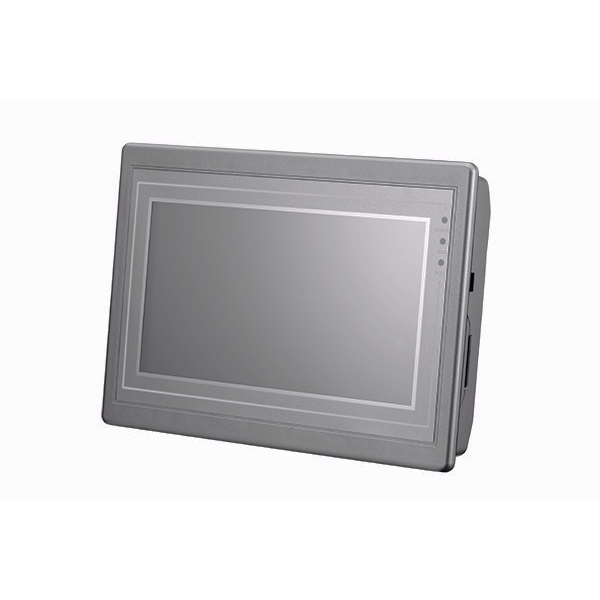

一套基于觸摸屏的軟硬件一體化的動力環境監控系統，特別適合中小機房、基站、配電室、倉庫等場所的動力環境監控，其具有成本低廉、安裝簡單，維護方便等特點，觸摸屏既可作為主機單獨使用，又可作為終端，實現快速部署，聯網監控。

系統設計方案
動力監控系統主要由觸摸屏監控主機、采集傳輸設備、前端傳感器組成，系統可分為配電監控子系統、UPS監控子系統、空調監控子系統、水浸監控子系統、溫濕度監控子系統、煙霧監控子系統、SF6監控子系統等，各子系統可單獨工作，根據需要配置，亦可相互協調配合，共同保障動力安全平穩運行。

1、配電監控子系統
配電監控包括開關監控及電量參數監控，開關監控通過YJ-886模塊實現，電量參通過電量?jī)x實現。這兩種設備通過RS485將信號上傳至觸摸屏，通過軟件解析將設備工作狀態顯示出來。

2、UPS監控子系統
通過智能UPS上的RS232串口采集數據來了解UPS的工作狀態，由于UPS數據量比較大，且觸摸屏上串口數量有限，一般情況系統下只接一套UPS，若需要同時接多臺UPS，可通過YJ-8520通訊轉換模塊實現擴展。

3、空調監控子系統
精密空調監控可通過其智能接口實現監控，若機房?jī)?nèi)為非精密空調，可通過增加YJ-AC485T空調控制器實現空調來電自啟動和自動設置等功能。

4、水浸監控子系統
在室內安裝一個不定位漏水控制器YEC-ML-S及與之配套的不定位漏水感應線YEC-SLTB，用引出線將控制器、感應線連接起來，使用固定膠貼或其它方式將線纜固定住。
將YEC-ML-S控制器的開關量信息引入YJ-8053采集模塊，進而通過485總線將信號接入觸摸屏主機，集中監控水浸狀態，當出現漏水時，系統會執行相關聯動操作及通過YJ-1103短信報警等方式通知用戶及時處理。
